技术说明
本系统将生活污水经污水处理设施后的中水和收集的雨水混合， 再次进行深度处理， 达到景观水、冲厕水或更高的回用指标。
本技术运用了多种工艺， 包括， 截污系统、过滤系统、膜系统等。

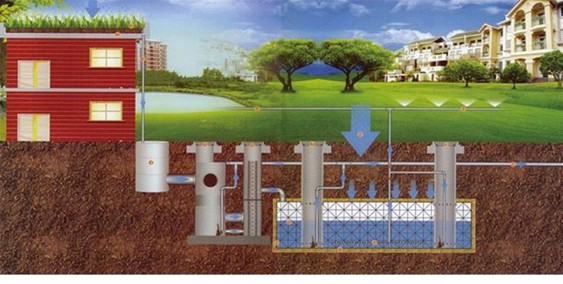

工艺流程
|
1、屋顶花园 |
5、沉淀井 |
9、PP模块收集池 |
13、池塘供水 |
|
2、排水层 |
6、过滤井 |
10、复合防渗膜 |
14、灌溉供水 |
|
3、雨水管 |
7、排污井 |
11、干净的粗河沙 |
15、地表渗水 |
|
4、雨水井 |
8、回用井 |
12、冲洗管道 |
16、市改管道 |
雨水收集利用系统的构成
下垫面雨水
管道系统
初期弃流系统
PP 模块雨水收集池
沉淀过滤系统
工艺特点
节能环保， 利用有效资源， 减少污水排放。运用新技术、新工艺， 将中水回用率最大化。
技术应用
广西南宁节能示范小区（ 某项目）
XT-QBF高温氧化异味气体处理技术
QBF是利用附着特殊微生物的过滤器分解VOC（ 挥发性有机化合物） 和恶臭物质， 并利用前处理工艺—QVE进行流入浓度缓冲的最先进的生物过滤系统。
QVE从非连续性排放高浓度挥发性有机化合物， 以一定浓度持续供应到生物过滤器的缓冲装置。
QBF的工作原理
废气+恶臭+ O2→CO2+H2O+热量
QBF的工艺特点
在常温和常压下运行（ 无火灾和爆炸的可能性） 初期投资费用低
运行费用低使用年限长
环境友好型处理工艺（ 不产生NOx/SOx等二次污染物） 运行和日常管理简便
维修费用低
适用于非连续性排放的挥发性有机化合物处理
QBF应用领域
工业： 炼油、石化、食品、喷漆和电镀等行业。民用： 服务业、和其他沫覆车间、污水处理厂等
